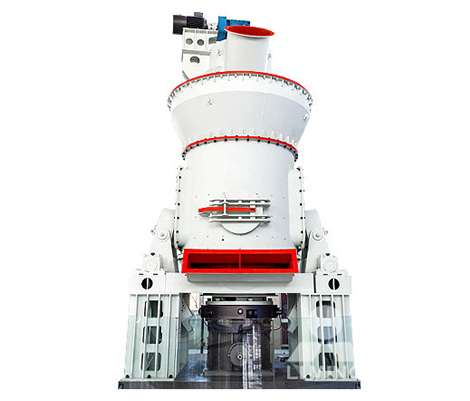

LM立式輥磨機
進料粒度：
＜65
生產能力：
10-320t/h
應用范圍：砂石料場、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等
加工物料：河卵石、花崗巖、玄武巖、石英石、鐵礦石、輝綠巖、石灰石、方解石、白云石、重晶石、滑石、石膏、膨潤土等
產品介紹
LM立式輥磨機是成熟的立磨技術、國外成功經驗和我公司技術創新升級更好結合的一款節能型磨機設備。它集破碎、干燥、粉磨、分級、輸送于一體，可廣泛應用于水泥、電力、冶金、化工、非金屬礦等行業，并專注于非金屬礦、煤粉和礦渣三大領域。
突出優勢
-
1投資費用低
由于集破碎、干燥、粉磨、分級輸送于一體，系統簡單，布局緊湊，占地面積約為球磨系統的50%，而且可露天布置，因此能大量降低投資費用。
-
2運行成本低
（1）效率高：磨輥在磨盤上直接碾壓磨碎物料，能耗低，和球磨系統相比節約能耗30%～40%。
（2）磨損少：工作中磨輥并不與磨盤直接接觸，且磨輥與襯板采用更好材料制作，因此使用壽命長，磨損少。
-
3烘干效率高
由外部通入到磨機內的熱風，在磨內直接、多次與粉狀物料充分接觸，烘干能力強，可為磨機系統節省一臺烘干機，節約能源，通過調節熱風溫度，能滿足不同濕度物料要求。
-
4操作維修簡便
（1）裝備有自動控制系統，可實現遠程控制，操作簡便。
（2）裝備有防止輥套和磨盤襯板直接接觸的限位裝置，避免了破壞性沖擊和劇烈震動。
（3）通過檢修油缸，翻轉動臂，更換輥套、襯板，方便快捷，減少停機損失。
-
5產品質量穩定
（1）由于物料在磨內停留時間短，易于檢測和控制產品粒度及化學成分，減少重復碾磨，穩定產品質量。
（2）產品中含鐵量極少，且所含機械磨損鐵易于去除，用于粉磨白色或透明物料時，產品的白度和凈度高。
-
6環保清潔
震動小，噪音低，且設備整體密封，系統在負壓下工作，無粉塵外溢，環境清潔，滿足黎明環保要求。
工作原理
LM系列立式磨粉機主要由磨輥總成、磨盤總成、液壓站、傳動臂總成、選粉機、主減速機、電動機、機體、主減速機潤滑站、液壓站、PLC電控柜等部分組成。
工作時，主電機通過減速機帶動磨盤轉動，同時熱風從進風口進入立磨機體內，物料從下料口落在磨盤更好，在離心力的作用下，物料從磨盤更好向邊緣均勻移動，經過磨盤上的粉磨輥道區域時，受到磨輥的碾壓，大塊物料直接被壓碎，細粒物料受擠壓后形成料床進行粒間粉碎。被粉碎的物料繼續向磨盤邊緣移動，直到被風環處的強氣流帶走，而較大的顆粒物料又重新掉落到磨盤上繼續粉碎，氣流中的物料經過上部的分離器時，在轉子葉片的作用下，粗顆粒重新回到磨盤上粉磨，合格的細粉隨氣流一起出磨，被系統的集粉器收集，被收集到的粉料即為立磨磨出的產品?；烊胛锪系蔫F塊等雜物隨物料運動到磨盤邊緣時，由于自身重量大而不能被風吹起，跌落至磨機下腔被安裝在磨盤底部的刮料板刮入排渣口排出機外。
技術參數
LM型立式輥磨機基本技術參數（非金屬礦行業）
| 規格型號 | LM1300K | LM1500K | LM1700K | LM1900K | LM2200K | LM2400K | LM2800K | LM3400K | LM3700K | |
| 處理能力（t/h） | 10-40 | 13-50 | 18-70 | 23-85 | 36-135 | 41-164 | 50-196 | 70-260 | 90-320 | |
| 成品細度 | μm | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 |
| 目 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | |
| 成品水分 | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | |
| 入磨物料尺寸 | ＜38 | ＜40 | ＜42 | ＜45 | ＜50 | ＜55 | ＜58 | ＜62 | ＜65 | |
| 入磨物料水分 | ＜4% | ＜4% | ＜4% | ＜4% | ＜4% | ＜4% | ＜4% | ＜4% | ＜4% | |
| 需烘干入磨物料水分 | ＜15% | ＜15% | ＜15% | ＜15% | ＜15% | ＜15% | ＜15% | ＜15% | ＜15% | |
| 入磨風溫（℃） | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | |
| 出磨風溫（℃） | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | |
| 主電機功率（KW） | 200 | 280 | 400 | 500 | 800 | 900 | 1120 | 1800 | 2240 | |
LM型煤粉立式磨（中速磨煤機）參數（好的煤粉鍋爐、高爐噴吹、煤化工、石灰窯、回轉窯、冶金、電力、水泥等行業）
| 規格型號 | LM1300M | LM1500M | LM1700M | LM1900M | LM2200M | LM2400M | LM2800M |
| 處理能力（t/h） | 13-18 | 17-22 | 21-31 | 30-40 | 40-50 | 50-70 | 70-100 |
| 原煤水分 | <15% | ||||||
| 煤粉細度（200目） | 通篩率≥80% | ||||||
| 煤粉水分 | ≤1% | ||||||
| 入磨風溫（℃） | <350 | ||||||
| 出磨風溫（℃） | 75-95 | ||||||
| 原煤哈氏可磨指數（HGI） | >55 | ||||||
| 主電機功率（KW） | 185 | 250 | 315 | 400 | 500 | 630 | 900 |
LM型礦渣立式磨參數
| 規格型號 | LM1300N | LM1500N | LM1700N | LM1900N | LM2200N | LM2400N | LM2800N | LM3400N | LM3700N |
| 處理能力（t/h） | 7-11 | 9-13 | 11-15 | 14-20 | 22-26 | 27-35 | 48-55 | 65-89 | 90-100 |
| 礦渣水分 | <12% | ||||||||
| 產品比表面積 | ≥420㎡/kg | ||||||||
| 產品水分 | ≤1% | ||||||||
| 主電機功率 | 200 | 280 | 400 | 500 | 800 | 900 | 1120 | 1800 | 2240 |
